HXHT-30UVG型柜装式紫外火焰检测器

1 、概述

HXHT-30UVG型柜装式紫外火焰检测器是根据电力部有关标准和规范，总结和吸收国内外同类产品的经验，采用UV探测技术设计制造的一种新型紫外光式炉膛火焰检测器。它具有结构简单，操作方便，性能可靠等优点。它可长期连续地检测各种燃气锅炉的火焰，是多种燃气锅炉安全监控系统必不可少的检测设备。

2、结构及工作原理

HXHT-30UVG型柜装式紫外火焰检测器由处理器和探头两部分组成。处理器与探头间由两芯双绞屏蔽电缆连接。

HXHT-30UVG型柜装式紫外火焰检测器的探头尾部的UV光敏管前装有石英防尘镜片，火焰发出的光信号传至探头尾部UV光敏管上，由UV光敏管完成光电转换。探头与处理器间信号传输采取电流传输方式，以提高抗干扰能力，并通过两芯屏蔽电缆传至处理器。

处理器将由探头传来的信号通过匹配电路、施密特触发器、单稳态触发电路进行处理后，进行有无火焰判别，并给出相应指示及输出。

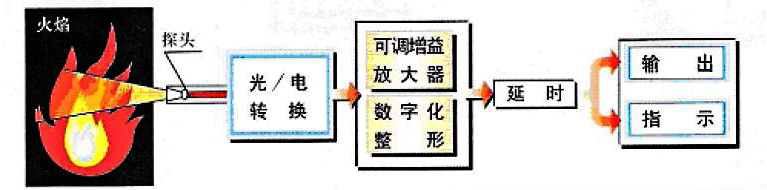

                                                                                                                                检测器工作原理框图

3、主要技术参数
